추상적인· 이 기사에서는자동 나사산 롤링 기계, 작동 원리, 기계적 구성 및 전통적인 절단 방법에 비해 스레드 롤링의 야금학적 이점을 탐구합니다. 논의에서는 플랫 다이 및 원통형 다이 시스템, 재료 성형성 요구 사항, 생산 매개변수 및 대량 패스너 제조에 필수적인 품질 관리 고려 사항을 다룹니다.
01. 실 롤링의 기본 원리

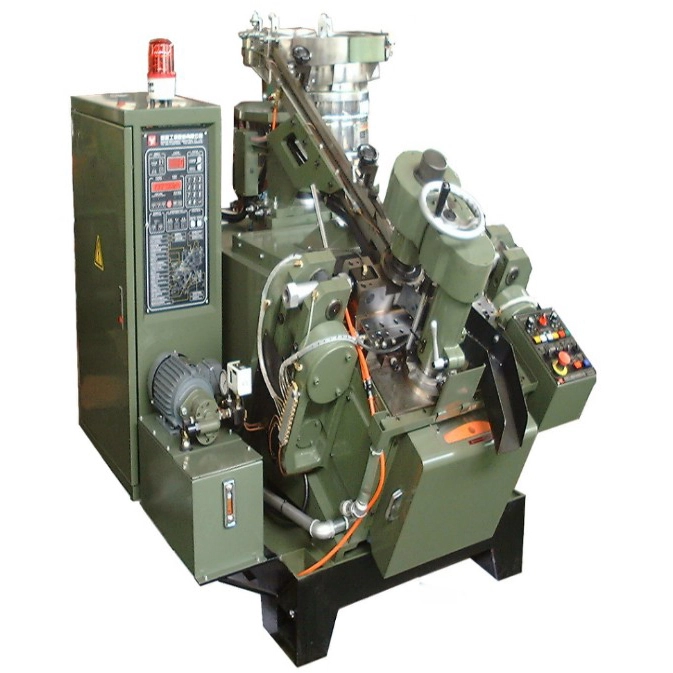

안자동 나사산 롤링 기계냉간 성형 원리는 나사 절삭과는 근본적으로 다른 공정입니다. 스레드를 생성하기 위해 재료를 제거하는 대신 스레드 롤링은 제어된 소성 변형을 통해 재료를 대체합니다. 공작물은 원하는 스레드 프로파일의 네거티브 인상을 포함하는 평면 또는 원통형의 두 다이 사이에 배치됩니다.
다이가 서로 상대적으로 이동함에 따라 블랭크의 표면을 관통하여 재료가 흘러 다이 캐비티를 채우게 됩니다. 이 냉간 가공 공정은 재료의 입자 구조를 개선하여 스레드를 가로질러 절단하는 대신 스레드 윤곽에 따라 스레드 흐름을 정렬합니다. 그 결과 인장 강도, 피로 저항성 및 표면 경도가 증가하는 등 우수한 기계적 특성을 지닌 스레드가 탄생했습니다. 또한 이 공정에서는 칩이나 부스러기가 발생하지 않아 재료 낭비가 제거되고 칩 처리 및 폐기 시스템의 필요성이 줄어듭니다.
냉간 성형(소성 변형)
플랫 다이 또는 원통형 다이
재료 제거 없음, 입자 흐름 개선
02. 플랫 다이 vs. 원통형 다이 시스템
두 개의 편평한 직사각형 다이; 하나는 고정식이고 하나는 왕복식입니다. 다양한 나사 크기와 대량 생산에 적합합니다.
2개 또는 3개의 회전 원통형 다이. 진원도와 동심도가 중요한 긴 스레드와 응용 분야에 이상적입니다.
긴 스레드용 관통 피드; 더 짧은 실과 어깨를 위한 인피드.
플랫 다이 기계는 분당 수백 개의 부품을 생산할 수 있습니다. 원통형 다이 기계는 일반적으로 속도가 느리지만 정밀도가 더 높습니다.
플랫 다이와 원통형 다이 시스템 사이의 선택은 특정 애플리케이션 요구 사항에 따라 달라집니다. 플랫 다이 기계는 매우 빠른 속도로 표준 나사, 볼트 및 스터드를 생산할 수 있는 패스너 산업의 주력 제품입니다. 회전 나사 롤링 기계라고도 알려진 원통형 다이 기계는 긴 나사 로드, 볼 나사 및 뛰어난 진원도와 표면 마감이 필요한 부품을 포함하여 보다 특수한 응용 분야에 사용됩니다.
03. 재료 요구사항 및 성형성
그만큼자동 나사산 롤링 기계균열 없이 소성 변형을 겪을 수 있을 만큼 충분한 연성을 지닌 가공물 재료가 필요합니다. 재료의 성형성은 부품이 성공적으로 나사산 롤링이 가능한지 여부를 결정하는 중요한 요소입니다.
- 저탄소강:우수한 성형성; 표준 패스너, 나사 및 볼트에 일반적으로 사용됩니다.
- 중간 탄소강:적절히 어닐링하면 성형성이 양호합니다. 고강도 패스너에 사용됩니다.
- 스테인레스 스틸:성형성은 등급에 따라 다릅니다. 오스테나이트 등급(304, 316)은 일반적으로 압연이 가능한 반면 마르텐사이트 등급은 예열 또는 어닐링이 필요할 수 있습니다.
- 황동 및 구리 합금:우수한 성형성; 일반적으로 전기 및 배관 부품에 사용되는 나사산입니다.
- 알루미늄 합금:좋은 성형성; 항공우주 및 자동차 응용 분야의 경량 패스너에 사용됩니다.
자료 참고:스레드 롤링을 위한 블랭크 직경은 일반적으로 소직경보다 크지만 완성된 스레드의 주요 직경보다는 작습니다. 이를 통해 스레드 프로파일을 과도하게 채우거나 덜 채우지 않고 재료가 다이 캐비티를 흐르고 채울 수 있습니다.
04. 압연사의 금속학적 장점
그만큼자동 나사산 롤링 기계절단으로 만든 것보다 우수한 야금학적 특성을 지닌 실을 생산합니다. 이러한 장점은 공정의 냉간 가공 특성에서 비롯됩니다.
| 재산 | 압연 스레드 | 실 자르기 |
|---|---|---|
| 곡물 흐름 | 연속, 스레드 윤곽을 따릅니다. | 중단, 결을 가로질러 절단 |
| 인장강도 | 증가(10~30%) | 모재 강도 |
| 피로 저항 | 대폭 개선 | 응력 집중으로 인해 낮아짐 |
| 표면 마감 | 매끄럽고 견고함 | 도구 자국이 있을 수 있음 |
| 재료 폐기물 | 없음 | 칩과 파편이 생성됨 |
| 생산 속도 | 매우 높음 | 더 느리고 여러 번의 패스 필요 |
냉간 성형의 야금학적 원리를 기반으로 합니다.
압연된 실의 연속적인 입자 흐름은 응력을 보다 균일하게 분산시켜 피로 파손 가능성을 줄입니다. 압연 중에 발생하는 가공 경화는 나사산의 표면 경도를 증가시켜 내마모성을 향상시킵니다. 이러한 장점으로 인해 압연 나사산은 자동차, 항공우주 및 구조 응용 분야의 중요한 패스너에 선호되는 선택이 되었습니다.
05. 생산 매개변수 및 효율성 요소
효율성자동 나사산 롤링 기계기계 사양, 툴링 품질 및 작동 매개변수의 조합에 의해 결정됩니다. 최적의 생산 속도와 실 품질을 달성하려면 이러한 요소의 균형을 신중하게 조정해야 합니다.
- 롤링 속도:다이가 이동하거나 회전하는 속도입니다. 속도가 높을수록 생산량이 늘어나지만 보다 강력한 툴링 및 냉각 시스템이 필요할 수 있습니다.
- 다이 압력:다이가 가공물에 적용하는 힘입니다. 압력이 충분하지 않으면 스레드 형성이 불완전해지고, 압력이 너무 높으면 균열이나 다이 손상이 발생할 수 있습니다.
- 다이 정렬:정확한 피치, 리드 및 각도를 갖는 나사산을 생산하려면 다이를 정밀하게 정렬하는 것이 중요합니다.
- 매끄럽게 하기:적절한 윤활은 마찰과 열 발생을 줄여 다이 수명을 연장하고 나사 표면 조도를 향상시킵니다.
- 공백 준비:일관된 스레드 형성을 보장하려면 블랭크의 직경, 모따기 및 표면 상태를 주의 깊게 제어해야 합니다.
최신 자동 나사 롤링 기계에는 서보 구동 공급 시스템, 자동 윤활, 공정 중 모니터링과 같은 기능이 통합되어 높은 생산 속도에서 일관된 품질을 유지합니다. 이러한 기능은 작업자 개입을 줄이고 가동 중지 시간을 최소화하여 전반적인 제조 효율성에 기여합니다.
06. 품질관리 및 치수검사
품질 관리는 스레드 롤링 생산의 필수적인 측면입니다. 그만큼자동 나사산 롤링 기계생산된 나사산이 피치 직경, 큰 직경, 작은 직경, 리드 및 측면 각도에 대한 필수 사양을 충족하는지 확인하기 위해 모니터링해야 합니다.
- 치수 검사:스레드 마이크로미터, 링 게이지 및 광학 비교기는 ISO, DIN 및 ANSI와 같은 표준에 따라 스레드 치수를 확인하는 데 사용됩니다.
- 표면 마감 검사:표면 거칠기를 평가하고 랩, 솔기 또는 균열과 같은 결함을 감지하는 데 육안 검사 및 프로파일 측정이 사용됩니다.
- 재료 인증:유입되는 재료는 스레드 롤링 요구 사항을 충족하는지 확인하기 위해 화학적 조성 및 기계적 특성을 검증해야 합니다.
- 다이 유지보수:실의 품질을 유지하고 불량을 예방하기 위해서는 정기적인 점검과 다이의 교체가 필수적입니다.
품질 참고 사항:통계적 공정 제어(SPC)는 스레드 롤링 생산에서 일반적으로 사용되어 중요한 치수를 모니터링하고 사양을 벗어난 부품이 발생하기 전에 공정 드리프트를 감지합니다. 품질 관리에 대한 이러한 사전 예방적 접근 방식은 대량 제조에 필수적입니다.
자주 묻는 질문
기술 사양은 모델 및 제조업체에 따라 다를 수 있습니다. 특정 애플리케이션 요구 사항에 대해서는 항상 제품 설명서를 참조하십시오.
